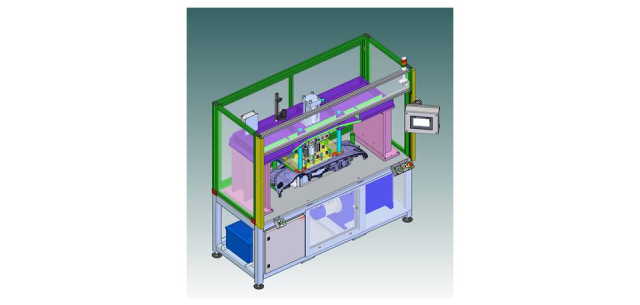

Macchina tranciatura plancia Jeep

La macchina ha la funzione di eseguire la tranciatura di una sagoma e di una serie di asole su una plancia auto necessarie per il susseguente assemblaggio di una cover.

La sagoma e le varie asole sono ottenute grazie all’azione di punzoni e matrice dove i punzoni sono installati su un pressore mobile movimentato oleodinamicamente.

L’impianto oleodinamico prevede:

• serbatoio 150 litri

• pompa doppia per gestione:

  • corsa in bassa pressione ed alta velocità (corsa avvicinamento)

  • corsa in alta pressione (corsa di lavoro per tranciatura)

• motore elettrico P=4kW
