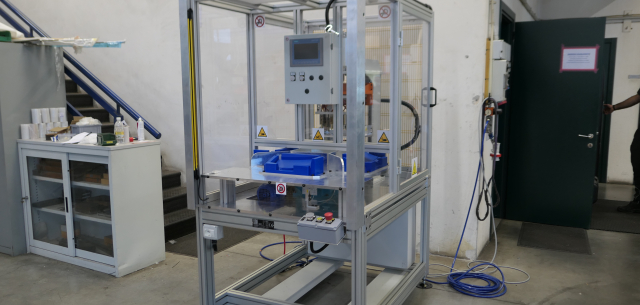

Macchina ribaditura cruscotto lavatrice

La macchina ha la funzione di ribadire a caldo i perni della mostrina per il suo assemblaggio alla maniglia estetica di un cruscotto di lavatrice. La ribaditura è ottenuta dall’azione combinata di resistenze con termocoppia controllate ciascuna attraverso Plc e da attuatori pneumatici.

La macchina è costituita dalle seguenti parti principali:

• telaio in profili d’alluminio con piedi regolabili in altezza

• struttura di protezione in profili d’alluminio e pannelli in policarbonato trasparente

• porte d’accesso laterali in profili d’alluminio e policarbonato trasparente

• tavola rotante per rotazione del disco portaposaggi

• struttura a portale

• posaggi per maniglia estetica dotata di appositi centraggi sul perimetro;

• sistema riscaldamento costituito da puntali in rame-berillio, resistenze a cartuccia con termocoppia ferro-costantana integrata con movimentazione guidata

• premilastra/pressore ad azionamento pneumatico agente sulla maniglia;

• pulsantiere satelliti per comando di avvio ciclo con barriera di sicurezza
