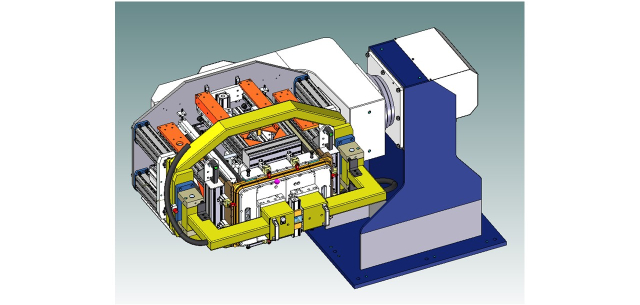

posizionatore con:

• asse principale di rotazione orizzontale

• asse secondario di rotazione (ortogonale al primario)

• interfaccia per fissaggio e collegamento elettrico-pneumatico della dima

attrezzatura con:

• interfaccia di collegamento e fissaggio a posizionatore

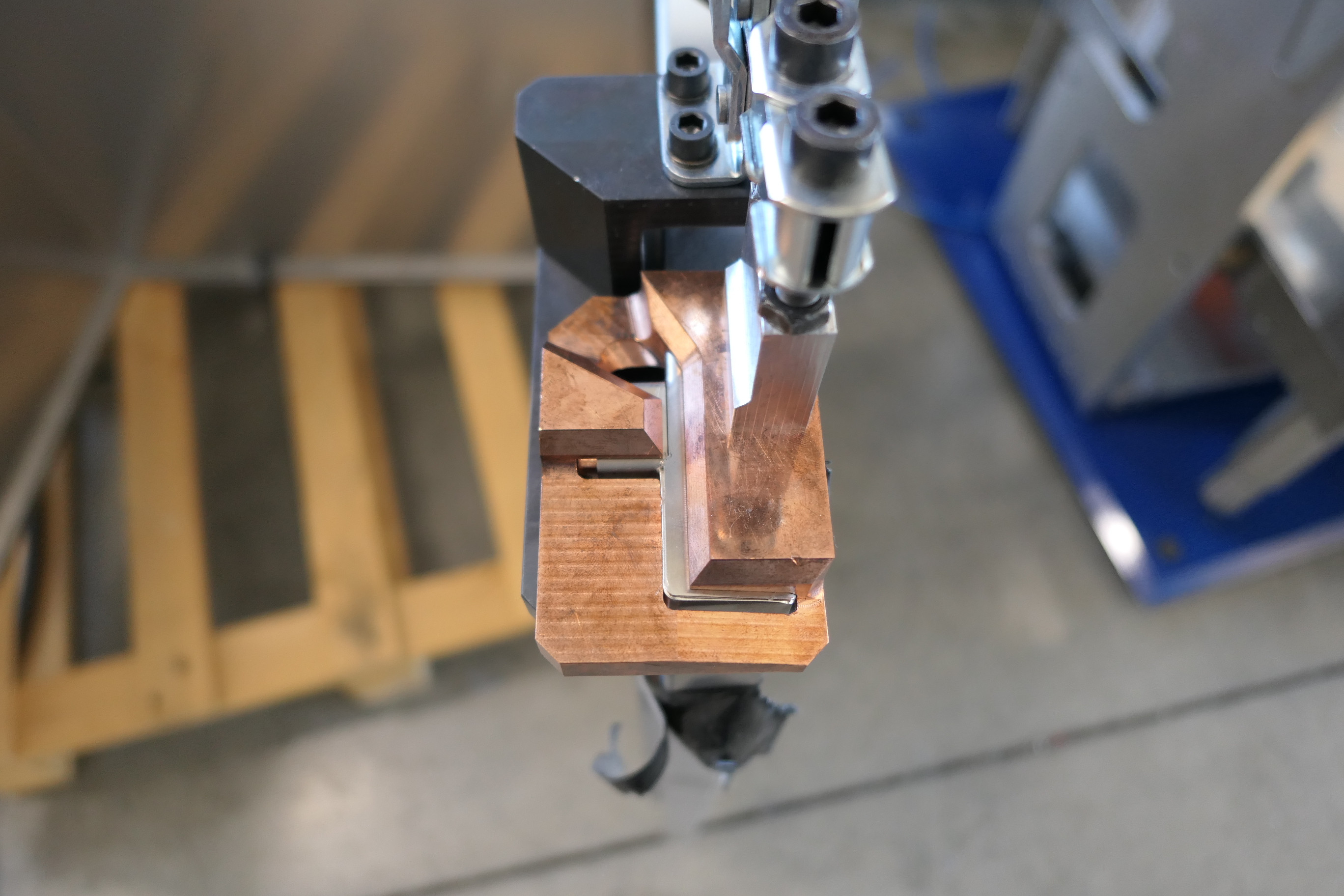

• rami di staffaggio e pressatura dei lembi movimentati pneumaticamente

• espansore interno pneumatico

• sistema di versionamento meccanico per gestione delle 3 diverse versioni del forno

• centratori perimetrali pneumatici

• ventose di staffaggio del fondo

• plc slave installato a bordo dime per connessione a plc principale su quadro elettrico

• gruppi elettrovalvole pneumatiche a bordo

quadro elettrico di comando con:

• quadro su pulpito

• plc safety interfacciato ad impianto robot di saldatura

• pulsanti di comando e segnalazione

• touch panel

touch panel dal quale è possibile:

• selezionare singolarmente i comandi manuali

• visualizzare gli allarmi attivi

• scegliere la famiglia da lavorare

• visualizzare lo stato dei segnali plc e dei merker

• visualizzare i passi del programma plc di funzionamento

• visualizzare lo stato dell’unità mobile durante il versionamento
